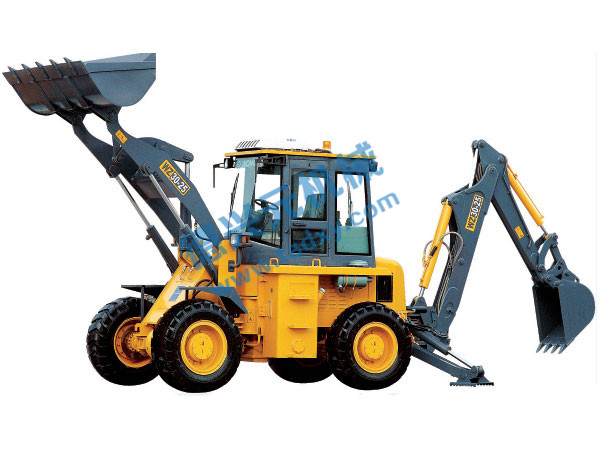

WZ30-25挖掘裝載機

結構特點：

WZ30-25是裝載挖掘于一體的新型多功能工程機械，該機是在國內外同類產品技術的基礎上與高校聯合開發的新一代機型，在設計上運用了虛擬樣機、有限元分析等現代化設計手段，性能上較同類產品有明顯的優越性。本機采用四輪驅動、液力變矩器動力換檔變速箱、全液壓轉向器、液壓先導操縱。廣泛適用于市政、建筑、公路、水利、供電、自來水、園林等部門，從事道路維護、農田建設、磚窯取土、管道鋪設、電纜敷設、園林綠化及水泥砼瀝青路面的開鑿、破碎等作業。

主要參數:

項目						參數	備注
整機參數	整機工作質量，kg					9500
	整機長度，mm					8000	裝載斗平放
	整機總高度，mm					3350	帶司機室
	總高度，mm					3100	（不含空調）
	主機寬度，mm					2200	輪胎外緣
	支腿寬度，mm					3280
	裝載斗寬度，mm					2250
	離去角β					20±1
	前懸長度，mm			裝載斗平放地面		1900	斗刃距前橋中心
				裝載斗運輸狀態		1950
	后懸長度，mm					3608	后輪中心到尾部
	車尾離地間隙，mm					380
	離地間隙，mm					340
	軸距，mm					2600
	輪距，mm					1700
	車體轉角，（o）					35±1
	爬坡能力，（o）					20
	傾翻載荷，KN					/
	運料位置高度，mm					400
	后軸至鉸接點的間距，mm					1090
	牽引力，KN					70
	掘起力，KN					60
	挖掘力，KN					40
	轉彎半徑，mm					4500
	鏟斗在運料位置時的轉彎半徑，mm					/
	機器外廓轉彎半徑，mm					/
裝載裝置	額定斗容量，M3					1.15
	額定載重量，kg					2000
	額定提升能力					≥25KN	40.2
	卸載高度，mm					2650	卸載角為45o
	卸載距離，mm					930	卸載角為45o
	運輸狀態鉸銷高，mm					400
	動作時間 S		提升			≤8.0 5.7
			下降			≤5.0 3.81
			前傾			≤2.5 0.76
			總和			≤15.1
	提升時鉸軸高度，mm					3453
	鏟挖深度，mm					0
	收斗角（o）				地面位置	45	鉸銷高: 220mm
					運輸位置	45	鉸銷高: 400 mm
	卸料角（o）					45
	后橋橫向擺動角，（o）					±10
挖掘裝置	挖斗容量，M3					0.3
	挖掘半徑， mm					5471
	挖掘深度，mm					4400
	卸料高度，mm					3200
	卸料高度時半徑，mm					2000
	停機面挖掘半徑，mm					5430
	鏟斗轉角，（o）					160
	鏟斗擺角，（o）					±85
工作裝置液壓系統	裝載	系統工作壓力，MPa				16
		油泵排量，ml/r				80
	控掘	系統工作壓力，MPa				21
		油泵排量，ml/r				50
	優先閥					YXL-F160L-N7
變速箱型式						定軸式動力換擋
輪胎氣壓	前輪MPa					0.33-0.35
	后輪MPa					0.33-0.35
主傳動形式/減速比						螺旋傘齒輪一級減速/4.222
輪邊減速型式/減速比						一級行星減速/4.75
腳制動型式						四輪鉗盤制動
制動氣壓，MPa						0.78-0.83
手制動型式						漲蹄式（氣剎）
制動距離	腳制動，m					≤9m
	手制動（緊急制動），m					/
行駛速度 km/h	前進Ⅰ擋					0~6.2
	前進Ⅱ擋					0~12
	前進Ⅲ擋					0~20
	前進Ⅳ擋					0~33
	后退Ⅰ擋					0~8
	后退Ⅱ擋					0~28.5

WZ30-25挖掘裝載機 2017-7-10 本文被閱讀 2421 次
